Радиопланирование Wi-Fi

Какие задачи выполняют сети Wi-Fi в корпоративных сетях

Технология Wi-Fi позволяет реализовать:

• Беспроводную сеть для подключения ноутбуков, смартфонов, принтеров и прочих сетевых устройств в единую корпоративную сеть;
• Бесшовный роуминг – при перемещении по территории предприятия устройства будут автоматически переключаться между точками доступа, что полностью исключает возможность разрыва соединений. Данная функция особенно важна для приложений и устройств, чувствительных к «падениям» сети (аудио/видеотрафик и пр.);
• Корпоративную сеть в тех местах, где кабельное подключения устройств невозможно или затруднительно;
• Бесперебойную работу датчиков, приборов и считывателей (терминалов сбора данных), что может быть полезно в производственных помещениях и на складах.

Краткая характеристика Wi-Fi 7

С каждым годом объёмы трафика растут: например, если раньше самым распространённым типом видеотрафика был Full HD, то сейчас всё больше устройств работают с 4K и 8K. Также постоянно увеличивается количество терминалов, работающих через беспроводные сети. Всё чаще существующих стандартов Wi-Fi перестает хватать, поэтому в январе 2024 года «институт инженеров электротехники и электроники» (IEEE) выпустил новый стандарт Wi-Fi.

Wi-Fi 7 (IEEE 802.11be) является развитием стандарта Wi-Fi 6 (IEEE 802.11ax) и превосходит его по максимальной пропускной способности, доступной ширине канала и типам модуляции. Но главное отличие заключается в том, что Wi-Fi 7 предполагает возможность работы сразу на нескольких частотах.

Таблица 1 – Сравнительная характеристика 802.11ax и 802.11be

Параметр	802.11ax (Wi-Fi 6)	802.11be (Wi-Fi 7)
Рабочие частоты, ГГц	2.4, 5, 6 (Wi-Fi 6E)	2.4, 5, 6 возможность одновременной работы на нескольких частотах
Ширина канала, МГц	До 160 МГц	До 320 МГц
Модуляция	1024QAM (10 бит/символ)	4096QAM (12 бит/символ)
Пропускная способность (теоретический предел)	До 9.6 Гбит/с	Более 100 Гбит/с

Методы построения и модернизации Wi-Fi сетей

Радиопланирование

Радиопланирование (РП) – это «теоретический» метод построения Wi-Fi сетей в специальной программе.

Для корректного выполнения РП требуются исходные данные:

• План здания (объекта Заказчика) с указанным масштабом;
• Высота потолков (в каждом помещении);
• Толщина стен, перегородок и полов (с указанием используемых материалов);
• Количество пользователей (или Wi-Fi устройств), места их размещения и типы используемого трафика;
• Пожелания Заказчика (требуется ли бесшовный роуминг, гостевой Wi-Fi, имеются ли «устаревшие» устройства и пр.).

По результатам радиопланирования Заказчик получает:

• Предполагаемое количество точек доступа, с указанием мест и способов их размещения;
• Настройки всех ТД на требуемых частотах;
• Уровень первичного сигнала (первичное покрытие) – наиболее важный параметр для работы Wi-Fi. Представляется в виде тепловой карты (рисунок 3.1);
• Уровень вторичного сигнала (вторичное покрытие) – данный параметр важен для работы роуминга, а также для резервирования ТД. Как и в случае первичного сигнала, представляется в виде «тепловой карты»;
• Уровень соканальных помех;
• Уровень загруженности радиоэфира (Airtime utilization);
• Прочие параметры (Signal-Noise-Ratio, Network Issues и т.д., опционально).

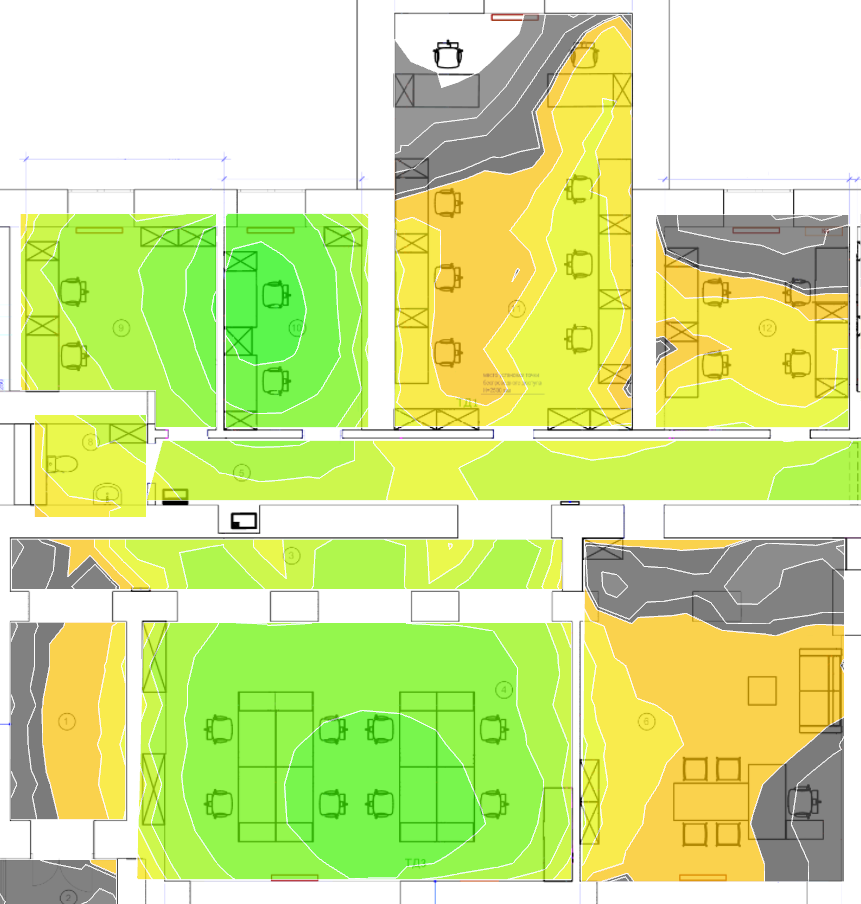

Рисунок 1 – Тепловая карта для уровня первичного сигнала

Теоретическое радиопланирование носит рекомендательный характер, и реальная картина может отличаться. Для повышения точности можно воспользоваться радиообследованием.

Радиообследование

Радиообследование (РО) представляет собой выезд на объект Заказчика с целью сбора дополнительной диагностической информации, с помощью которой корректируется радиопланирование.

РО предполагает выполнение следующих действий:

• Обход объекта Заказчика с использованием высокочувствительного радиоприбора и специальной программы. В качестве результата составляется полная картина существующей Wi-Fi сети Заказчика.
• Измерения методом «Точка-Доступа-на-штативе» (AP-on-stick) – высокоточное исследование покрытия от настроенной тестовой ТД на штативе, которая размещается на определенной высоте с требуемым положением (на потолке, на стене и т.д.). Главное преимущество данного алгоритма – определение фактического затухания в стенах и прочих преградах, что позволяет вносить корректировки в РО и повышать его точность;
• Внесение правок в радиоплан на основе компьютерного моделирования и составление отчёта.

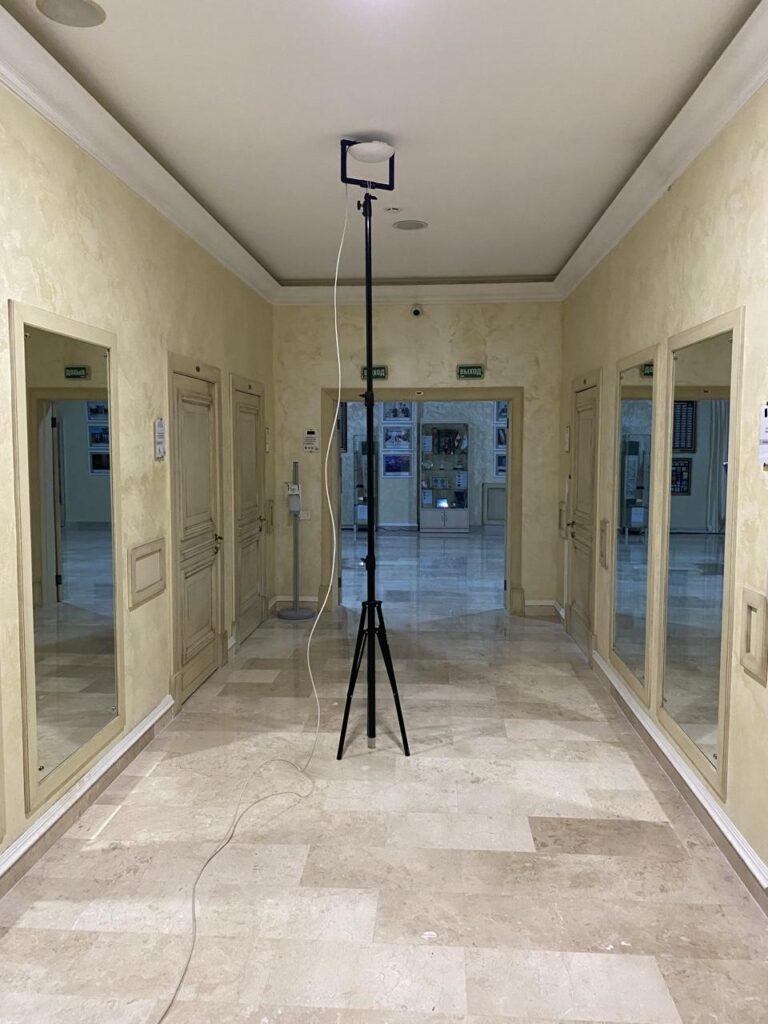

Рисунок 2 – «Точка-доступа-на-штативе»

Результаты радиообследования (скорректированное радиопланирование) можно использовать при проектировании реальной Wi-Fi сети заказчика. Также повторное РО рекомендуется проводить на заключительном этапе построения Wi-Fi сети – с помощью вышеописанных действий можно произвести проверку работоспособности сконструированной сети (рисунок 3.3).

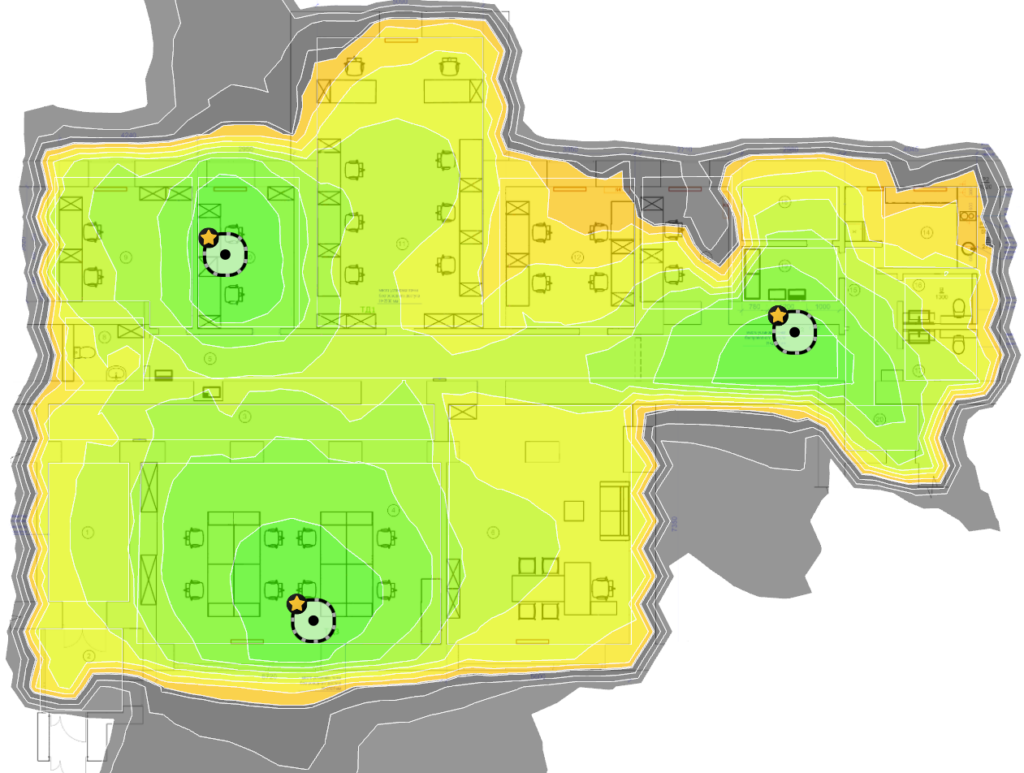

Рисунок 3 – Пример размещения точек доступа после РО

Типовая структурная схема корпоративной сети Wi-Fi

Для подключения ТД Eltex предполагается использование PoE-коммутаторов. Дополнительно, применение технологии PoE позволяет подключать IP-телефоны, IP-камеры и прочее PoE-оборудование (рисунок 4.1).

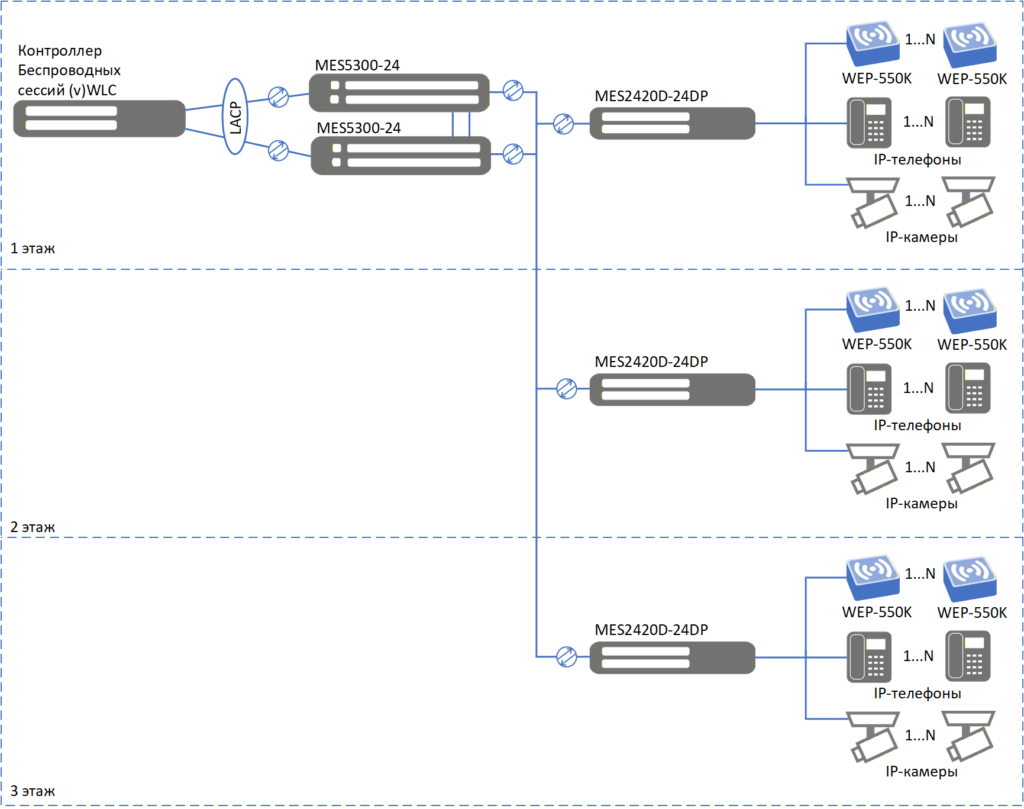

Рисунок 4 – Пример построения Wi-Fi сети

Все коммутаторы подключаются к уровню агрегации (стек из MES5300-24), а для резервирования соединений допускается использовать MLAG. Для управления Wi-Fi сетью предлагается использовать контроллер беспроводных сессий WLC (или vWLC), который также подключается к коммутаторам агрегации.

Заключение

Применение методов радиопланирования и радиообследования упрощает проектирование Wi-Fi сетей и позволяет произвести количественную оценку требуемого оборудования.

Инженеры ИТЦ «РОККС» бесплатно выполнят радиопланирование Вашей сети Wi-Fi на основе компьютерной модели. При необходимости, предусмотрена услуга радиообследования с выездом на объект Заказчика.

Получить консультацию наших инженеров или оборудование на тестирование перед покупкой Вы можете у сотрудников коммерческого отдела.
