Организация сети передачи данных и IP-телефонии поликлиники на 370 посещений в смену

• Объединить рабочие места сотрудников и систему живой очереди на четырёх этажах поликлиники в единую сеть передачи данных с подключением к внешней IP-сети;
• Организовать IP-телефонию для 76 абонентов с питанием телефонных аппаратов по PoE;
• Предусмотреть разделение трафика данных, телефонии и управления, а также резерв портовой ёмкости.

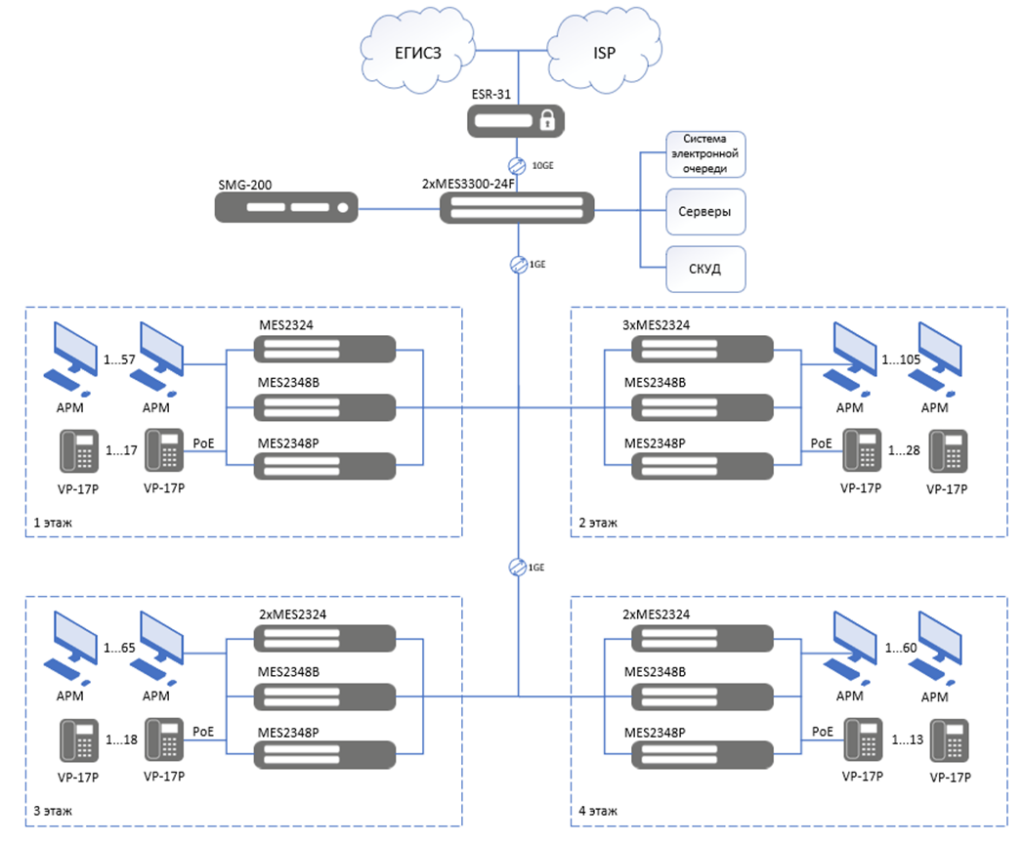

Рисунок 1 – Структурная схема сети поликлиники

Подключение здания поликлиники к сети Интернет обеспечивается вводом волоконно-оптического кабеля в серверную комнату. Кабель заводится в телекоммуникационный шкаф 19″, где размещено активное сетевое оборудование.

Организация точки ввода и кроссировки выполнена с учётом требований к кабельной инфраструктуре: обеспечено разделение силовых и слаботочных трасс, предусмотрена маркировка кабельных линий и портов, заложен резерв по ёмкости шкафа для дальнейшего расширения.

Предусмотрена проводная сеть передачи данных и IP-телефонии на базе оборудования Eltex. Решение охватывает четыре этажа здания и рассчитано на подключение 76 IP-телефонов и 287 розеток формата RJ-45.

В число подключаемых устройств входят автоматизированные рабочие места врачей, административный персонал, а также терминалы самозаписи пациентов к системе «Живая очередь».

Сеть построена по классической трёхуровневой архитектуре (ядро/агрегация/доступ), что обеспечивает масштабируемость, удобство администрирования и возможность поэтапного развития инфраструктуры.

Подключение к внешней IP-сети осуществляется через сервисный маршрутизатор Eltex ESR-31. На этапе проектирования определены:

• параметры маршрутизации;
• политики фильтрации трафика;
• правила NAT и доступа в Интернет;
• требования к резервированию каналов связи.

Маршрутизатор выполняет функции граничного устройства, обеспечивая разграничение потоков данных между внутренней сетью поликлиники и внешними ресурсами (ЕГИСЗ, медицинские информационные системы, порталы госуслуг и т.д.).

На уровне агрегации предусмотрены два ethernet-коммутатора MES3300-24F, работающие в режиме резервирования. Такая схема обеспечивает отказоустойчивость сети и равномерное распределение нагрузки. К коммутаторам агрегации подключаются этажные коммутаторы доступа, IP-ATC, серверы и другие сетевые элементы сторонних вендоров.

Подключение рабочих мест и системы живой очереди организуется с помощью ethernet-коммутаторов доступа MES2324 и MES2348B на 24 и 48 портов соответственно.

Для подключения IP-телефонов предусмотрены четыре коммутатора Eltex MES2348P с поддержкой PoE, что исключает необходимость в отдельных блоках питания для телефонов и упрощает монтаж.

Рекомендовано выделить отдельные VLAN для рабочих мест, голосового трафика и управления оборудованием. Приоритизация голосовых пакетов средствами QoS предусматривается при настройке сети.

Проектная портовая ёмкость составляет 384 порта для рабочих подключений и 192 PoE-порта. Резерв относительно исходного количества подключений — 97 и 116 портов соответственно. Окончательное распределение оборудования по шкафам и этажам уточняется с учётом СКС и длины кабельных линий.

• Согласованы технические требования с Заказчиком и Генеральным подрядчиком: архитектура сети, портовая ёмкость, резервирование, VLAN и параметры IP-телефонии;
• Разработаны схемы связи и спецификация оборудования Eltex: схема ввода оптического кабеля, архитектура ЛВС (ESR-31, MES3300-24F, MES2324/2348B), схема IP-телефонии (SMG-200, 76 VP-17P);
• Выполнена поставка оборудования и сопровождение ПНР: запуск сети на 287 розеток RJ-45 и 76 IP-телефонов, подключение АРМ врачей и терминалов «Живая очередь»;
• Подготовлена исполнительная документация: схемы сети, спецификация оборудования, рекомендации по эксплуатации и дальнейшему развитию инфраструктуры;
• В здании поликлиники создана современная, масштабируемая и отказоустойчивая сетевая инфраструктура на базе оборудования Eltex, полностью готовая к эксплуатации и дальнейшему развитию.
